Pengertian Fiber Optik


Teknologi Jarlokaf adalah teknologi yang sedang berkembang, berbagai metode transmisi dimungkinkan untuk diterapkan namun jumlah implementasinya masih relatif terbatas di lapangan. Teknologi jarlokaf yang merupakan teknologi yang telah dikenal di dunia, yang dibahas dalam teori penunjang ini antara lain :
• DLC ( Digital Loop Carrier )
• PON ( Passive Optical Network )
• AON ( Active Optical Network )
Terdapat teknologi lain yang tidak dibahas, yaitu HFC ( Hybrid Fiber Coax ), namun mengingat trend perkembangan optik mengarah pada transmisi full optik ( tanpa melibatkan peran pure - coax ), maka yang dibahas lebih lanjut adalah PON yang dasar teknologinya mengutamakan jalur transmisi optik hingga bagian terjauh sentral. Perencanaan jaringan dengan arsitektur FTTx dengan jaringan full optik, mengintegrasikan teknologi optik yang sudah ada di Indonesia, yaitu DLC atau PON, sementara AON meskipun baru sebagai wacana, tetapi merupakan trend transmisi full optik yang ideal untuk perencanaan FTTH. Ruang lingkup Jarlokaf berdasarkan lebar pita, dibedakan menjadi dua. Pertama narrow band, dengan transmisi kurang dari 2 Mbps, mampu memberikan layanan voice, data, dan citra baik diam antara lain :

• Jenis jasa dan kapasitas
• Kemudahan operational & Maintenance ( Pengoperasian dan Perawatan )
• Konfigurasi dan kehandalan sistem ( reliability )
• Kompatibilitas antarmuka dan sesuai standard ( compatibility)
• Biaya tidak mudah usang dan dijamin produksinya.
• Biaya Efektif
Digital Loop Carrier (DLC)
Teknologi DLC merupakan hasil teknologi PCM-30 pada sistem jaringan pelanggan. Teknologi ini memiliki dua perangkat utama yaitu di sisi sentral (CT) dan di sisi pelanggan (RT). DLC merupakan perangkat yang memultiplexing sinyal keluaran dari sentral dengan kecepatan 64 kbps menjadi sinyal dengan kecepatan 2 Mbps di sisi pelanggan. Jika dibentuk jaringan local tersendiri maka diperlukan dua DLC yang identik yaitu di bagian sisi sentral dan sisi pelanggan. Konfigurasi DLC terdiri dari:
a. Pada sisi sentral (Exchange DLC Unit) terdiri dari:
- Perangkat DLC mengandung konverter analog ke digital dan orde pertama multiplexer (PM).
- Multiplexer orde tinggi (HOM) menyediakan antarmuka di sisi sentral yang berfungsi untuk multiplexing sinyal keluaran dari perangkat DLC (2 Mbps) dan mengubah sinyal elektrik menjadi sinyal optik.
b. Pada sisi pelanggan (Remote DLC Unit) terdiri dari:
Perangkat DLC mengandung konverter analog ke digital dan orde pertama multiplexer (PM).
- Multiplexer orde tinggi (HOM) menyediakan antarmuka di sisi pelanggan yang berfungsi mengubah sinyal optik menjadi sinyal elektrik oleh OLTE dan melakukan demultiplexing ke sinyal 2 Mbps. Antara RT-DLC ke pelanggan dihubungkan melalui kabel tembaga. Jarak antara CT-DLC ke RT-DLC adalah sampai 30 km untuk daya sedang. Untuk daya rendah 10 km dan untuk daya tinggi 60 km.
Sistem DLC bisa digunakan untuk konfigurasi star karena memiliki hubungan kabel fiber optic dari sisi sentral ke sisi pelanggan sebagai hubungan ke setiap titik. Namun DLC dapat digunakan juga dengan konfigurasi ring, dengan menggunakan transmisi SDH
Fungsi bagian Penyusun DLC (mengacu PPJT-KAF ver1.0) adalah sbb:
• Jarlokaf dengan topologi point-to-point (Single star)
• Terdiri dari dua perangkat utama: CT (Central Terminal) di sisi sentral, dan RT (Remote terminal) di sisi pelanggan
• Fungsi CT adalah :
Interfacing dengan sentral lokal
Multiplexer/Demultiplexer Crossconnect dan Controller Interfacing dengan ODN (E/O Converter/OLTE)
• Fungsi RT adalah :
Interfacing dengan ODN (E/O Converter/OLTE)
Multiplexer/Demultiplexer Interfacing dengan pelanggan
• DLC pada umumnya digunakan untuk pelanggan yang terkonsentrasi atau untuk gedungbertingkat (high rise building)
AON ( Optical Network Unit )
Teknologi AON mirip dengan teknologi PON, hanya saja perbedaan keduannya terletak pada splitter yang digunakan. PON menggunakan splitter pasif, sedangkan AON menggunkan splitter aktif yaitu Acttive Splitting Equipment ( ASE) atau lebih singkat Active Splitter ( AS). Pada titik percabangan, ASE mempunyai 2 ODN, yaitu primary ODN dan secondary ODN. ASE pada AON berfungsi untuk mendistribusikan informasi dari dan ke OLT, dari satu atau lebih ONU, dengan Kapasitas sebagai multiplexer/ demultiplexer serta sebagai intermediate regenerator, inilah mengapa splitter pada AON bersifat aktif.
Keuntungan yang didapatkan dengan sistem AON adalah :
• Biaya infrastruktur yang felatif murah untuk jangka panjang
• Cakupan daerah pelayanan yang relative lebih luas dibandingkan dengan sistem copper / tembaga
• Daerah cakupan yang luas, bisa dilayani dengan didistribusi yang merata. Bagi pelanggan yang terletak jauh dari node ( rumah gardu), ASE memberikan daya optik yang lebih besar, sehingga layanan yang diberikan untuk semua pelanggan relative sama.
• Dapat menempuh jarak yang jauh, lebih jauh daripada PON

Teknologi PON ( Passive Optical Network )

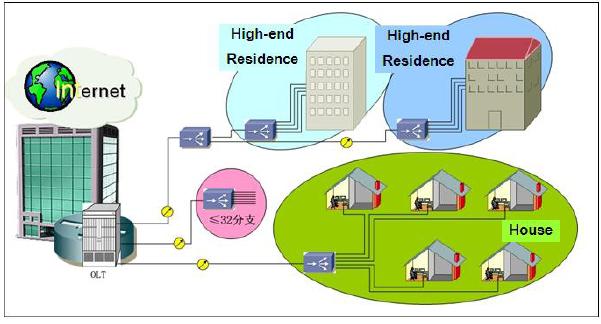

PON adalah bentuk khusus dari FTTC atau FTTH yang mengandung perangkat optic pasif dalam jaringan distribusi optik. Perangkat optik pasif yang dipakai adalah konektor, passive splitter dan kabel optik itu sendiri. Dengan passive splitter kabel optik dapat dipecah menjadi beberapa kabel optik lagi, dengan kualitas informasi yang sama tanpa adanya fungsi addressing dan filtering. Dalam PON terdapat tiga komponen utama yaitu Optical Line Terminal (OLT), Optical Distribution Network (ODN) dan Optical Network Unit (ONU). Keluaran dari OLT ditransmisikan melalui ODN yang menyediakan alat alat tramsmisi optik mulai dari OLT sampai pelanggan. ONU menyediakan interface pada sisi pelanggan dari Distribution Point (DS ) dan dihubungakan dengan ODN. Teknologi PON pada dasarnya adalah teknologi untuk hubungan point to multipoint, dan topologi ini sesuai untuk melayani kelompok pelanggan yang letaknya terpisah, dengan hanya menambah perangkat ONU di lokasi pelanggan. Metode akses yang digunakan pada PON salah satunya adalah TDM/ TDMA (Time Division Multiplexing/ Time Division Multiplexing Access). Pada arah downstream, sinyal TDM dari OLT memuat semua informasi pelanggan dalam slot yang ditentukan dan disebarkan ke semua ONU yang terhubung oleh OLT.
Tiap ONU hanya mengakses pada slot yang telah ditentukan untuk transmisi. Karena semua informasi downstream disebarkan ke semua ONU, seperti pengamanan sinyal, dengan encryption. Pada arah sinyal optik upstream dari setiap ONU ditransmisikan secara sinkron dengan metoda TDMA untuk menghindari tabrakan, karena jarak antara OLT dan semua ONU berbeda beda. Sedangkan panjang gelombang yang digunakan untuk downstream dan upstream pada daerah 1260 nm dan 1360 nm sesuai dengan rekomendasi ITU-T G 957. Metoda lain yang digunakan adalah SDM (Space Division Multiplexing ) dan WDM ( Wavelength Division Multiplexing), tergantung dari sistem yang digunakan, apakah simplex, half duplex, atau full duplex. Untuk WDM transmisi dua arah dapat dilakukan tanpa memerlukan serat tambahan dan tidak meningkatkan bit rate pada saluran, dengan menggunakan sinyal pada panjang gelombang yang berbeda, seperti panjang gelombang 1310 nm dan 1550 nm. Sistem PON terdiri dari perangkat OLT yang dihubungkan dengan sentral lokal ( local exchange ), saatu atau lebih perangkat ODN
